John Deere 9560 R
Leider hatte ich für den Umbau des 9560 R bis her nur rund 2,5 Tage Zeit, da er auf einer Modellbauausstellung schon fahren sollte.
Aus diesem Grund ist noch einiges an dem Modell zu tun, Kabel ordentlich verlegen, Lenkservo neu ausrichten usw.
Trotzdem möchte ich Euch das Modell nicht vorenthalten ;)
Technische Daten:
Mechanik:
Antrieb: 2x Siku Control Fendt 930 Antrieb (Vorne+Hinten)
Lenkung: GWS Digital Servo (4kg)
Elektronik:
IRClassic Empfänger von Zwergmodellbau
4 Transistorplatinen (Eigenbau)
2 Fahrregler ER 500 von kkpmo
Beleuchtung:
2 weiße SMD LEDs Fahrscheinwerfer vorne
8 weiße SMD LEDs Arbeitsscheinwerfer Motorhaube
12 weiße SMD LEDs Arbeitscheinwerfer im Dach
2 weiße SMD LEDs Arbeitsscheinwerfer Heckkotflügel
2 orangene SMD LEDs Blinker vorne
4 orangene SMD LEDs Blinker hinten
4 rote SMD LEDs Licht hinten
2 rote SMD LEDs Bremslicht hinten
Akku:
4x 1,2V / 1100mAh NiMh (4,8V) Akku, selbst gelötet

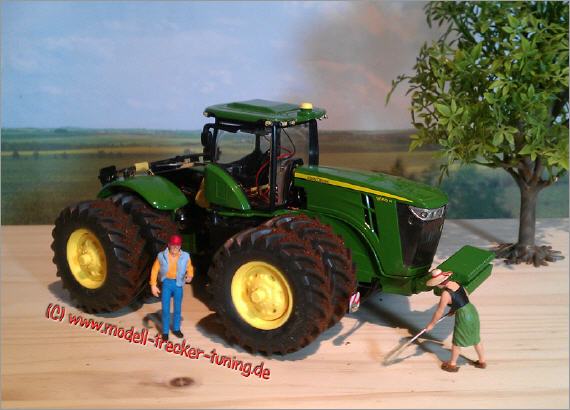

rechte Seite...

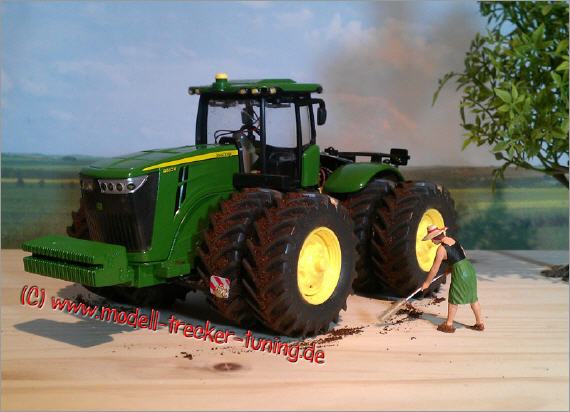

linke Seite...
Heckansicht, hier kann man u. a. das Servo für die Heckhydraulik sehen

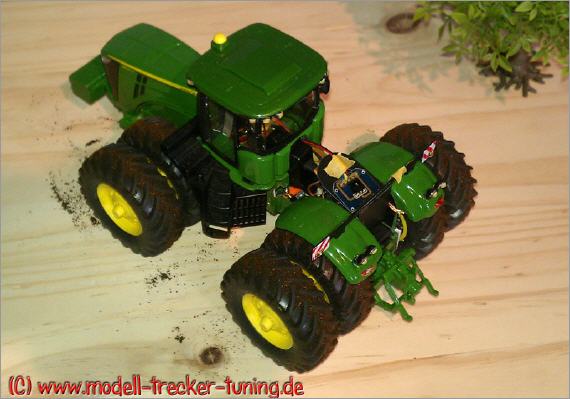

Draufsicht, die IR Senderplatine verschwindet noch vom Heck
Position des Lenkservos

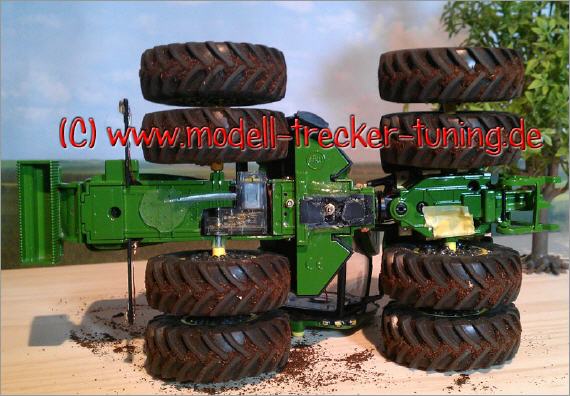

Unterseite, gut zu erkennen der vordere Motor, hinten ist der Motor hochkant verbaut.
