HOLMER TERRA DOS
Der HOLMER TERRA DOS ist mein erstes Standmodell, welches ich angefangen habe zum Funktionsmodell umzubauen.
Es wird allerdings beim Umbau RC Technik und nicht die SIKU Control Technik angewandt.
Folgende Funktionen sollen realisiert werden:
- vorwärts/rückwärts Allradantrieb
- Lenken links/rechts Knicklenkung
- Vorderbau heben/senken
- Entladeband ein-/ausklappen (evtl. Förderband mit Funktion)
- Komplette Beleuchtung (Fahrlicht, Arbeitsscheinwerfer, Blinker, Rückfahrlicht, Bremslicht, Rundumkennleuchten)
Der Allradantrieb und die Knicklenkung wurden mittlerweile umgesetzt!
EIN VIDEO DER ERSTEN PROBEFAHRT FINDET IHR UNTER "VIDEOS"
Der Umbau im Detail:

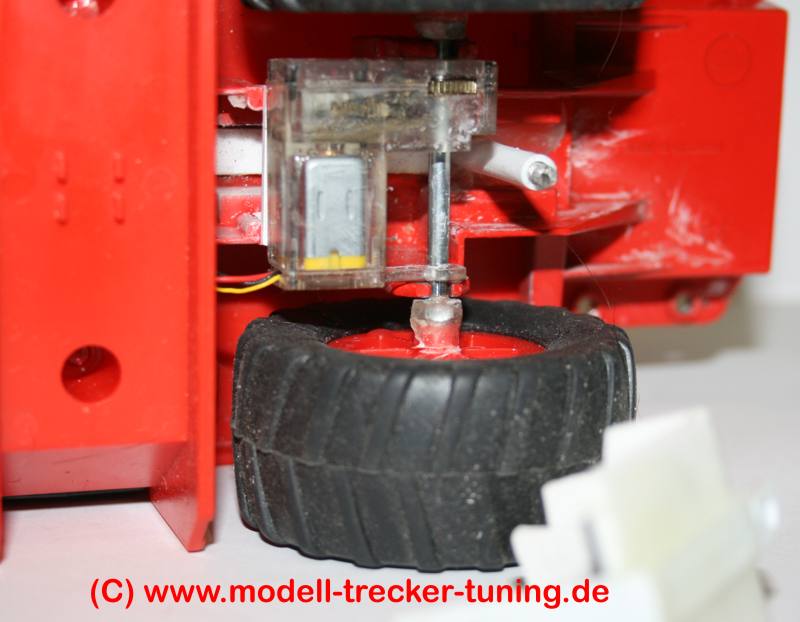

Ein Blick von unten. Als Antrieb hat der TERRA DOS vorne und hinten je ein SIKU-Control-Antrieb bekommen. Diese passen 100% in die vorhandenen Halterungen. Die Räder wurden einfach mit 2-K-Kleber auf den Achsen befestigt. Die Motoren habe ich parallel an einen Microfahregler (ER570/6-12 Volt) angeschlossen. Ob der Fahrregler im Dauerbetrieb durchhalten wird, muss sich erst zeigen. Die ersten Probefahrten hat er zumindestens geschafft. |
|

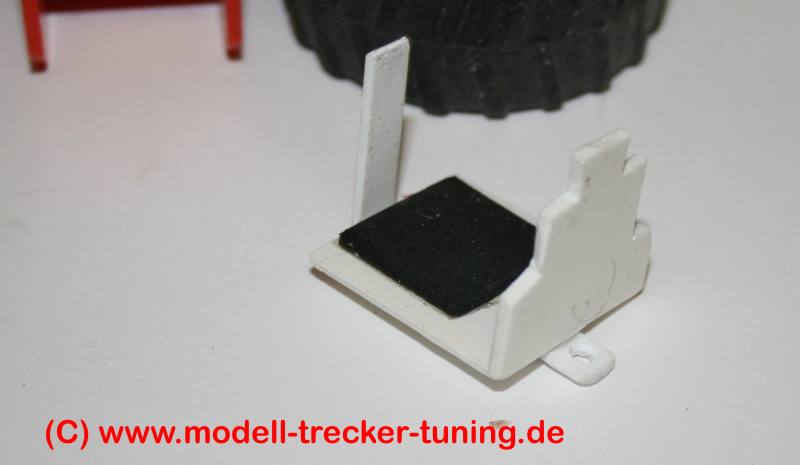

Damit die Antriebe fest sitzen und dennoch im Fall einer Reparatur/Wartung leicht demontierbar sind, wurden zwei Halterungen aus Polyplatten gebastelt. Diese werden jeweils mit einer Schraube gehalten. (siehe Bilder) | |

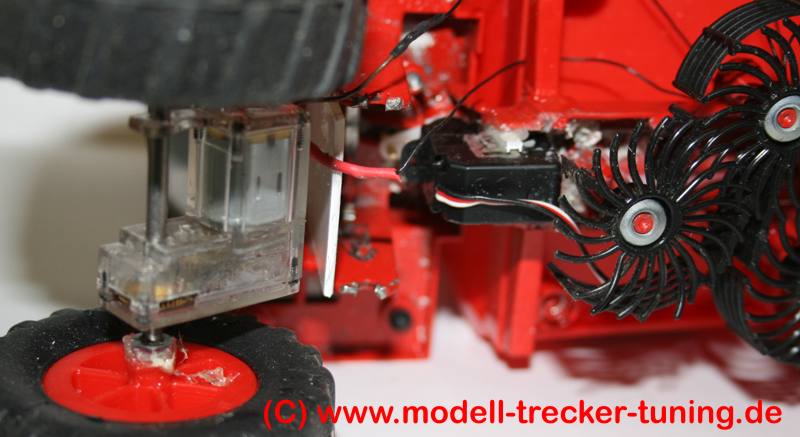

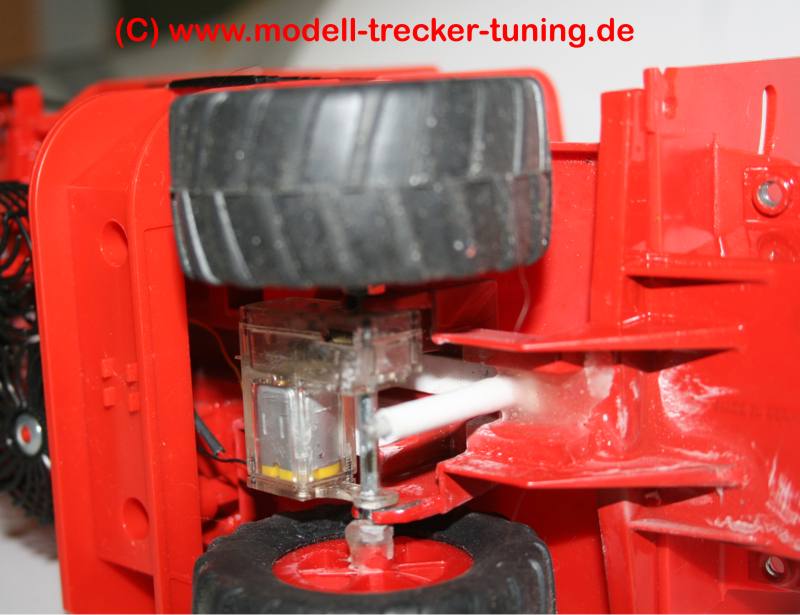

Hier ein Blick auf den Lenkservo. Bei dem Ubau muss zum Glück nicht viel gefräst/gefeilt werden. Lediglich der Platz für das Lenkservo muss geschaffen werden und um den vorderen Antrieb senkrecht montieren zu können, müssen die Innenwände der Radaufnahme geglättet werden. |
|
Leider war ich etwas schnell mit dem Umbau, sodass ich es ganz verpasst hatte von den Feilarbeiten Bilder zu machen. Hoffe aber man kann alles gut erkennen. | |

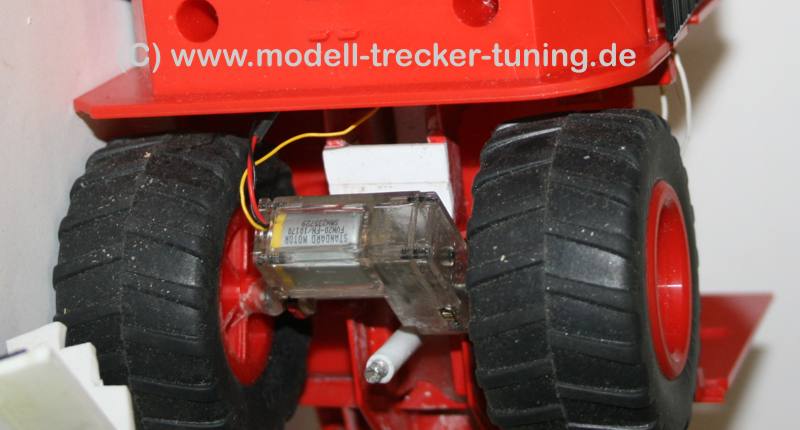

Hier der hintere Antrieb. | |

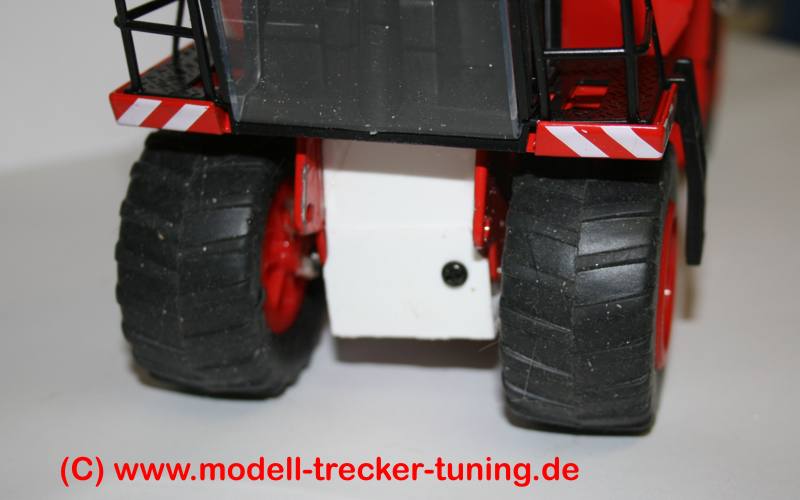

Die Abdeckungen halten nicht nur die Antriebe, sie schützen diese auch etwas gegen Verschmutzung durch Kaffeepulver, Tee, Streugras und was sonst noch so auf dem Acker anzufinden ist. | |
Links auf dem Bild die Halterung für den Heckantrieb. Da der Antrieb und die Lenkung tadellos funktionieren, werde ich mich jetzt mit der ganzen Beleuchtung beschäftigen. |
|

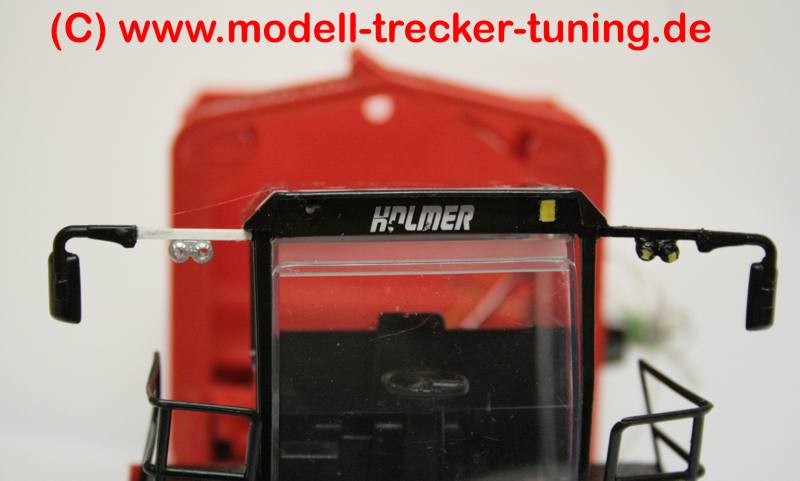

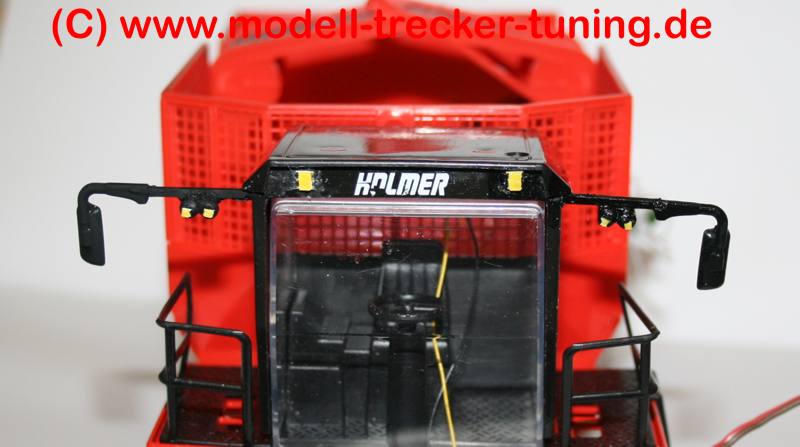

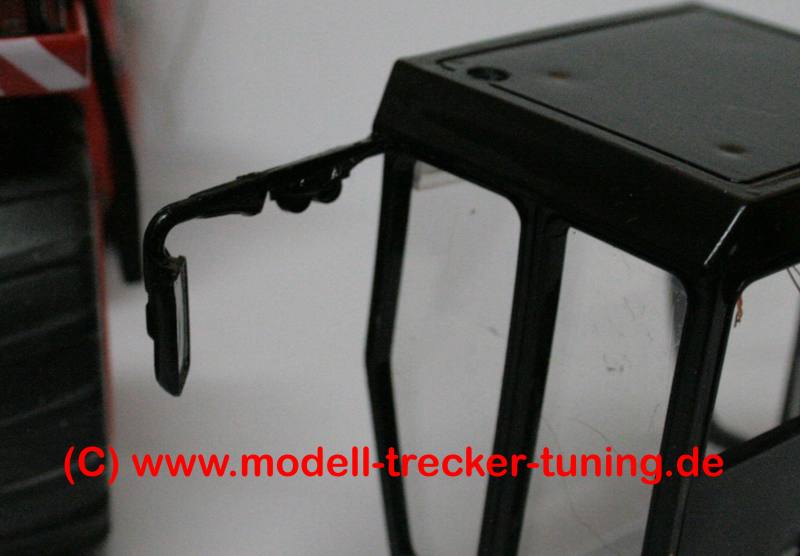

Nachdem der Terra Dos nun fährt, kann es an die Beleuchtung und weitere Details gehen. Damit der Fahrer später auch gut rückwärts fahren kann, hat die Kabine ein paar Außenspiegel mit Zusatzscheinwerfern bekommen. Die Spiegel und die Scheinwerfer stammen aus der Restkiste (ich glaube beides stammt vom Fendt 936!?). Die Halter der Spiegel wurden etwas gekürzt und mit einem passenden Stück Poly verlängert. Damit die Verbindung zwischen dem Spiegel und dem Poly besser hält, habe ich in beide Teile je ein 0,8 mm Loch gebohrt und ein Stück Draht (Rest von einem LED "Beinchen") zur Verstärkung eingeklebt. Das Ende der neuen Spiegelhalterung musste etwas kleiner im Durchmesser rund gefeilt werden. In der Kabine wurde entsprechend ein Loch gebohrt, sodass der Spiegel sicher hält - um ganz sicher zu gehen gab es noch einen Tropfen Sekundenkleber. |
|
In den Scheinwerfern sitzen weiße SMD-LEDs des Typ 0805 (welche ich übrigens bei www.mara-elektronik.de beziehe). Nach dem alle LEDs verkabelt sind, noch etwas Farbe und schon sind die Kabel verschwunden. |
|
Fertig verdrahtet und lackiert... | |

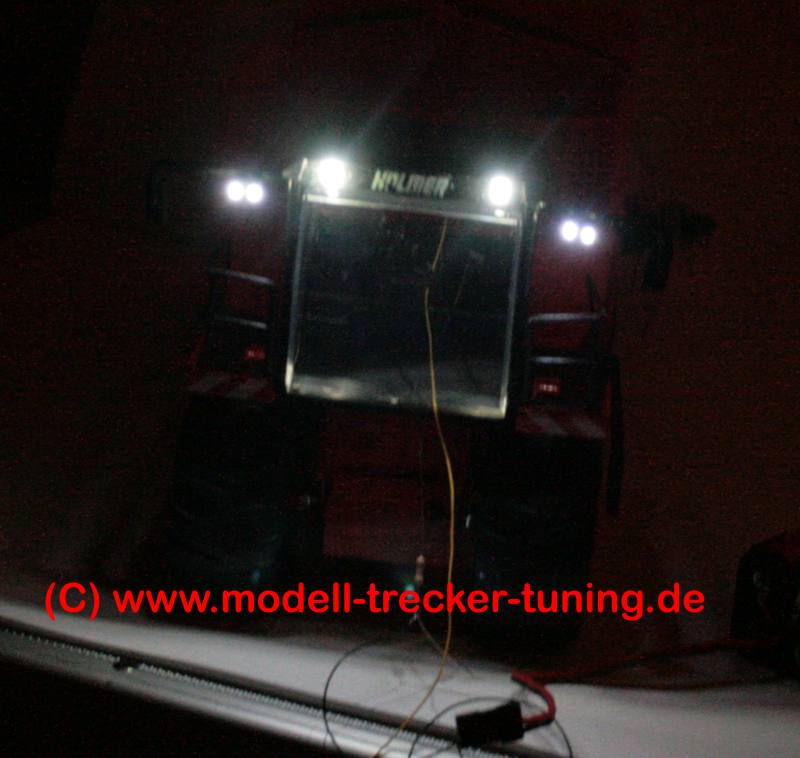

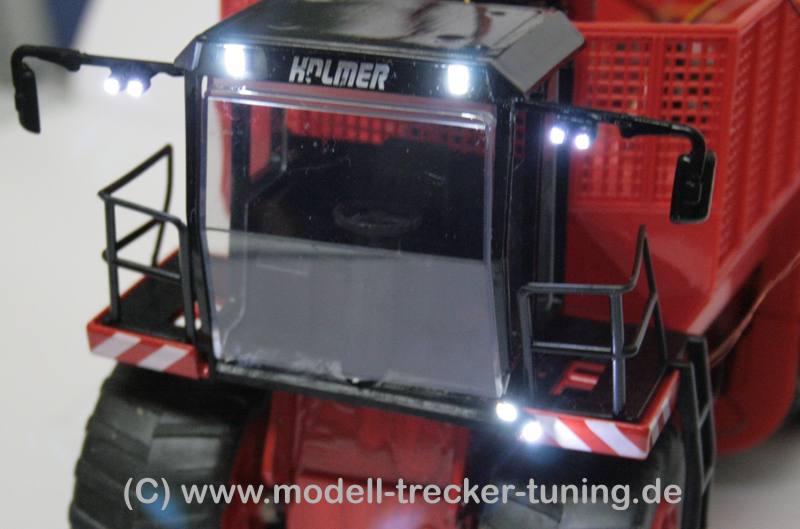

...und der Funktionstest. Ergebnis: Ganz schön hell. | |

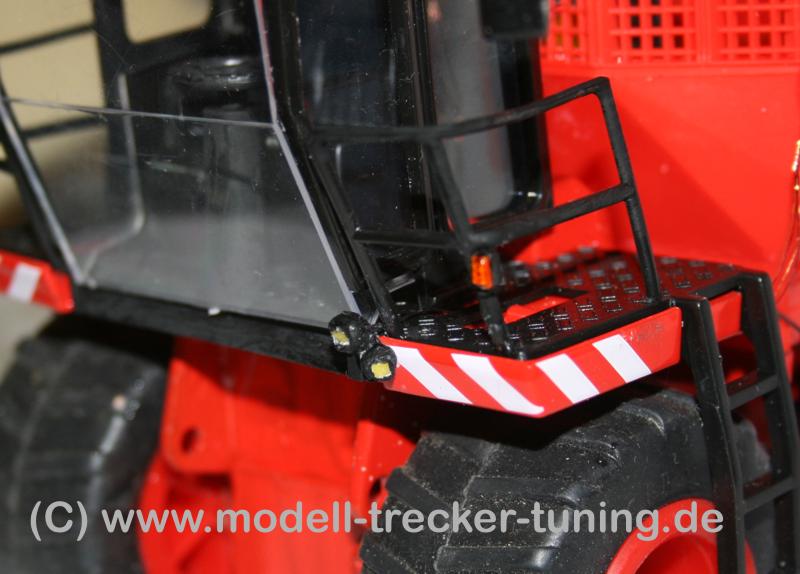

Hier die 2 Zusatzscheinwerfer unten an der Kabine. | |

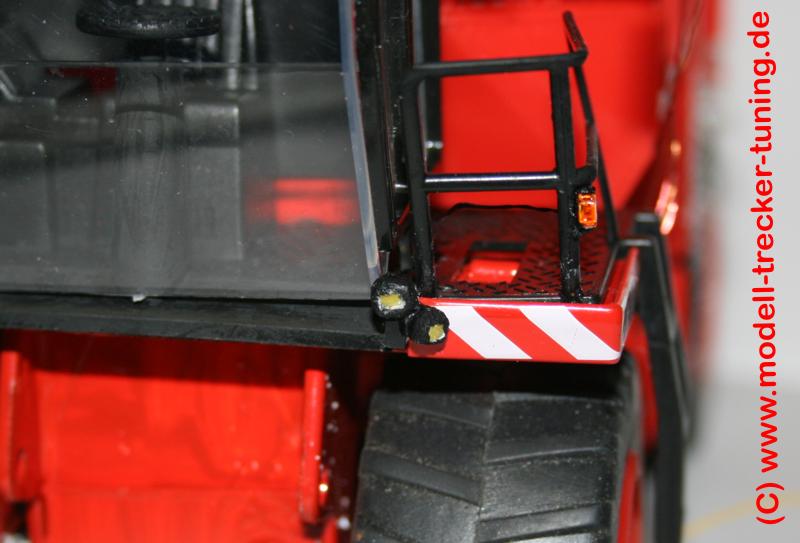

Der Blinker am linken Geländer (vom Fahrer aus gesehen) ist auch schon fertig (siehe Bilder unten) | |

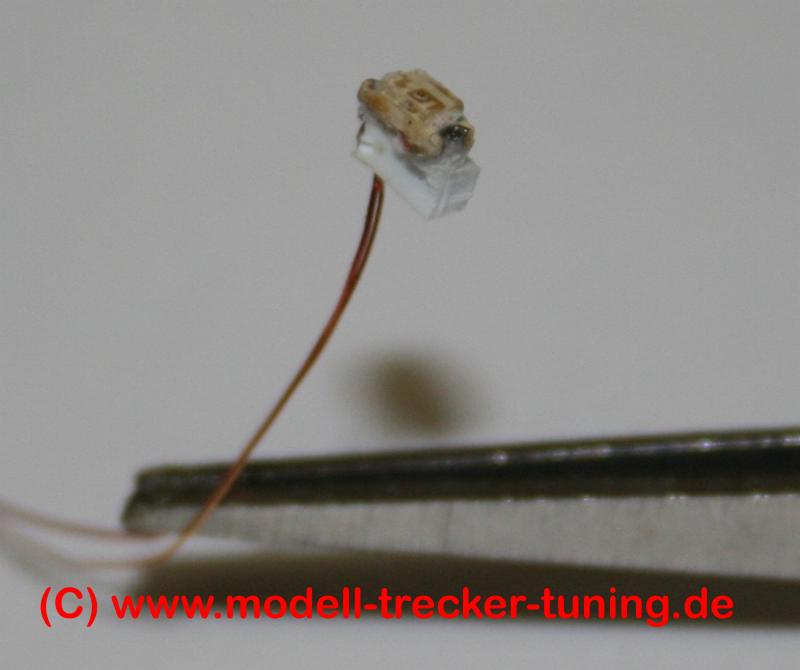

Hier der Blinker im Rohbau. Die orange SMD-LED (Typ 1206) wurde auf ein kleines Stück Poly geklebt. Damit lässt sich der Blinker dann besser am Geländer montieren. Das "Gehäuse" bekommt etwas schwarze Farbe und das "Blinkerglas" etwas transprente orange Farbe. |
|

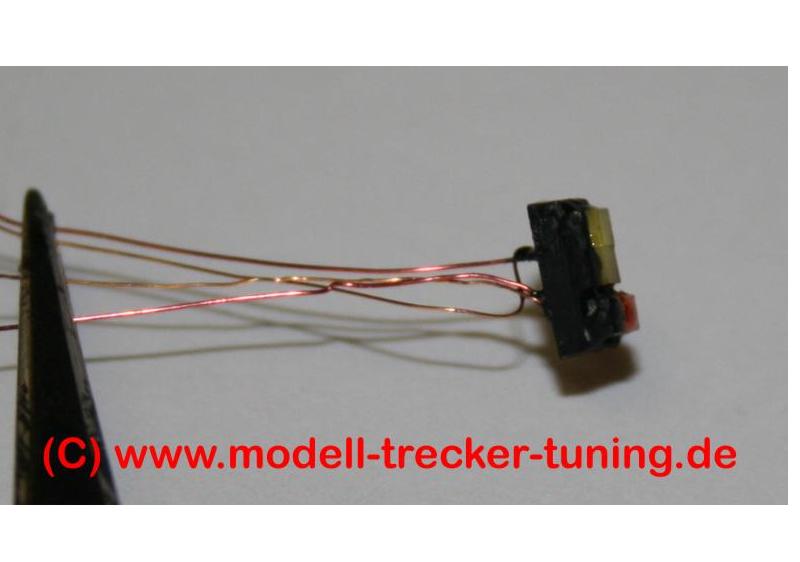

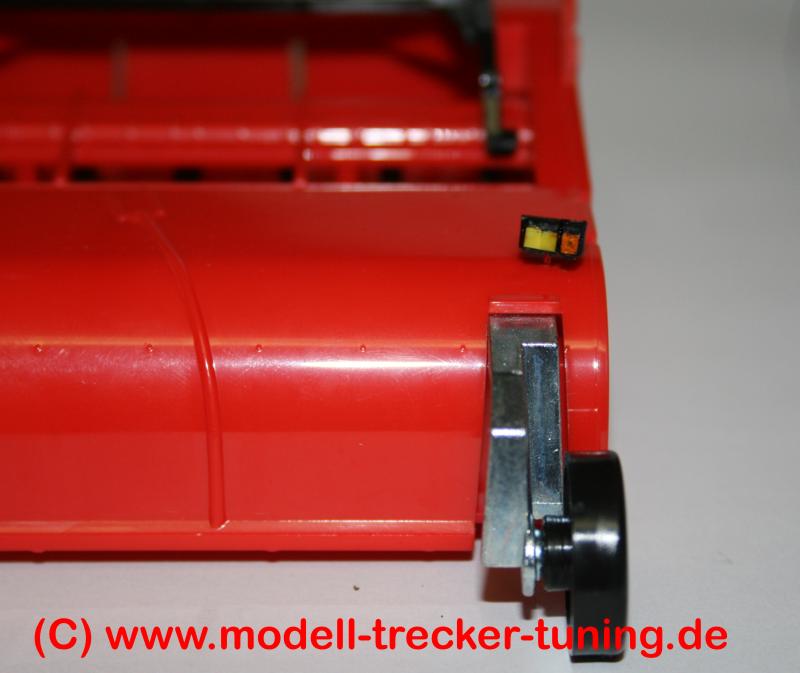

Die Scheinwerfer und der Blinker auf dem Vorderbau (Roder) ist auch schon fertig. Hier wurden für die Scheinwerfer zwei weiße SMD-LEDs (Typ 1206) und eine orange (Typ 1206) verbaut. Alle drei SMD-LEDs haben wieder eine gemeinsame Polyplatte und entsprechend Farbe bekommen. Auf dem Bild unten rechts habe ich die Zusatzbeleuchtung einmal provisorisch montiert. |
|
