John Deere 6920 S - Kabinendach
Die Zusatzbeleuchtung bei dem John Deere Kabinendach schließe ich so an, dass diese mit dem Taster neben dem "normalen" Fahrlichtaster (Mitte, oben rechts) ein- bzw. ausgeschaltet werden kann.
Die LEDs sollten alle parallel geschaltet werden und einen entsprechenden Vorwiderstand erhalten (dazu mehr unter LED-Infos).

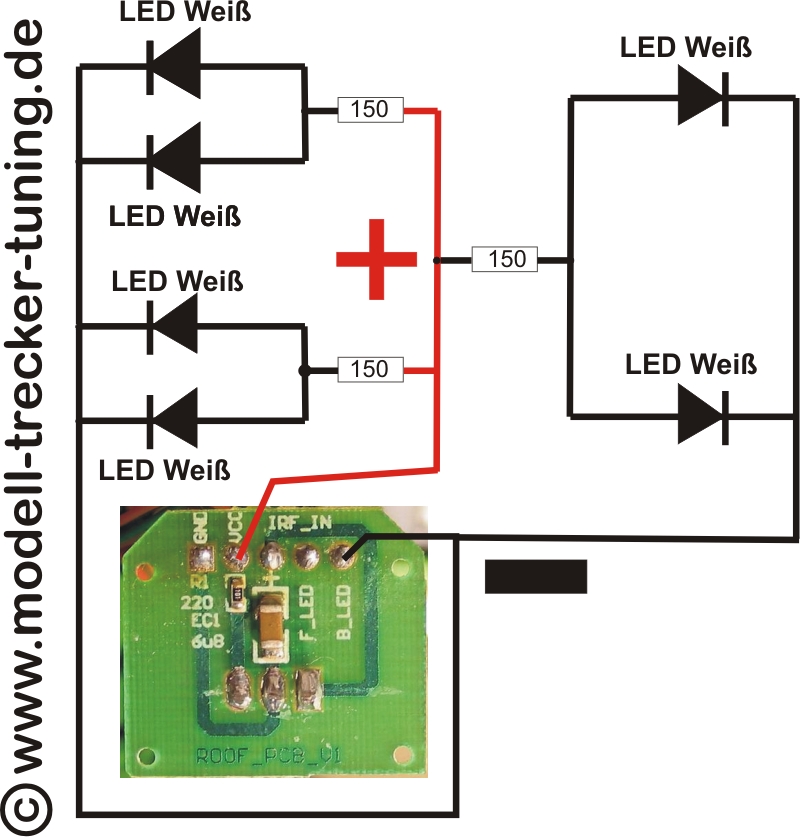

In diesem Fall habe ich immer an 2 weißen, parallel geschalteten, LEDs einen SMD Vorwiderstand von 150 Ohm vorgeschaltet (siehe Schaltplan)
Zum vergößern anklicken siehe auch unter "Downloads"
